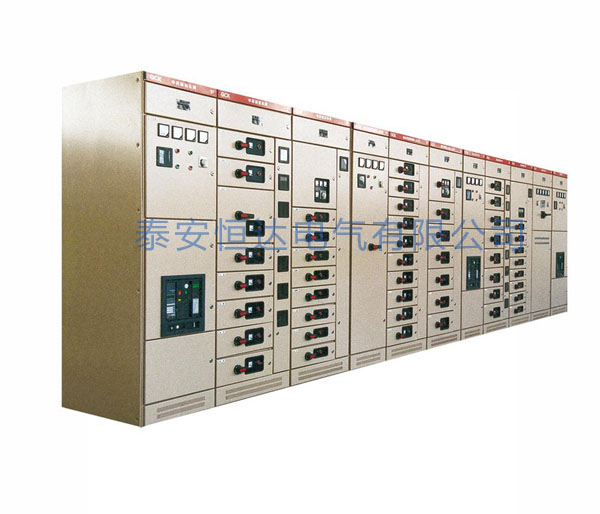

GCK系列電動機控制中心采用標準化模數設計，主構架采用8M「開口型鋼，在型鋼的兩側面分別有模數為 20mm和100mm，Ф9.2mm的安裝孔。主構架為全組合式結構，各個功能單元均能夠相對獨立操作，出線功能單元最多可以安裝11條出線回路。推進機構采有杠桿推進機構。可采用上、下進(出)線等多種方案供用戶選擇。
主要技術參數
額定絕緣電壓：交流660V，交流1000V
額定工作電壓：交流 380 V ，交流660 V
額定頻率：50Hz
水平母線額定電流：1250~4000A
垂直母線額定電流：1000A
饋電電路最大電流：2500A
抽屜回路最大電流：500A
控制電機最大容量：320KW
水平母線峰值耐受電流(0.1S)：63KA、105KA、176KA
水平母線短時耐受電流(1S）：30 KA、50 KA、80 KA、100 KA
垂直母線峰值耐受電流(0.1S）：63 KA、105 KA
垂直母線短時耐受電流（1S）：30 KA、50 KA
額定工頻耐受電壓（1min）：2500V
二次工頻耐受電壓（1min）：2500V
防護等級：IP30、IP40
外型尺寸寬*深*高mm：600（800、1000）*800（1000）*2200
