GGD交流低壓配電柜柜體采用通用柜的形式,柜架用8MF冷彎型材局部焊接組裝而成,通用柜的零部件按模塊原理設計,并有20 模的標準安裝孔,通用系數高,既縮短了生產制造周期,也提高了工作效率。電器元件在柜內均為固定安裝,可采用上、下進(出)線等多種方案供用戶選擇。

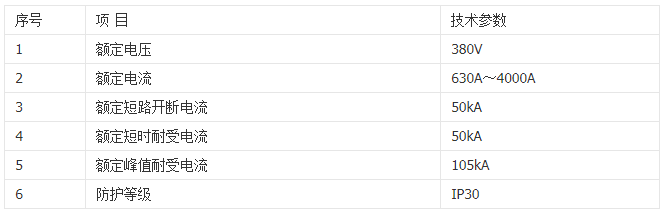

GGD型交流低壓配電柜技術參數:
GGD型交流低壓配電柜結構特征:
1、殼體采用8MF冷彎型鋼局部焊接組裝而成。構架上分別有按E=20mm和E=100mm模數排列的安裝孔,以提高產品裝配的通用性。面板及隔板采用進口冷軋薄板制成并采用酸洗磷化靜電噴塑工藝防腐工藝、柜體顏色按用戶指定要求。柜內部處理采用熱鍍鋅工藝。為加強通風與散熱,在柜體底部與上部均有通風散熱孔,并用鋼絲網封罩,防止小動物進入。為方便吊裝,柜頂四角裝有吊環。考慮到采用電纜下出線,在柜底設敲落孔,并預備符合施工圖大小要求的皮線套。
2、GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同的數量的散熱槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然通風道,達到散熱的目的。
3、GGD柜按照現代工業產品造型設計的要求,采用黃金分割比的方法設計柜體外形和各部分的分割尺寸,美觀大方,面目一新。柜門用轉軸活動鉸鏈與構架相連,安裝、拆卸方便,門的折邊處均嵌有一根山型橡塑條,關門時門與構架之間的嵌條有一定壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級。裝有電器元件的儀表門用多股軟銅錢與構架連接。柜內的安裝件與構架間用滾花螺釘連接,整柜構成完整的接地保護電路。
4、GGD柜的主電路設計了129個方案,共298個規格(不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)。
其中 GGD1型49個方案 123個規格
GGD2型53個方案 107個規格
GGD3型27個方案 68個規格
此外,為適應無功補償?shù)男枰O(shè)計了GGJ1、GGJ2電容補償柜,其主電路方案4個,共12個規格。
